Caudal
Gama de productos

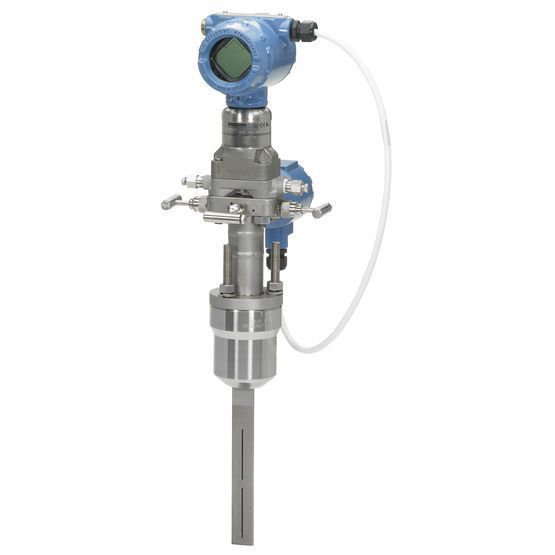

Tubo Pitot compacto diseñado para adaptarse e instalarse entre bridas de cara elevada para una instalación directa. Interfaz del operador local con menús fáciles de usar y botones de configuración incorporados para un comisionamiento simplificado.
El sensor en forma de T con superficie plana direccionada aguas arriba ofrece un punto fijo de separación que permite rendimiento alto en un caudal amplio.
La zona de estancamiento del sensor está ubicada para reducir el ruido y las imprecisiones en la medición y evita que las partículas provoquen obstrucciones Con certificación SIL 2/3 según IEC 61508 (a través de terceros) y certificación de uso previo de datos FMEDA para instalaciones de seguridad.
Especificaciones
- Rango bajo: Hasta 100:1 (5:1 de relación de reducción de caudal)
- Rango de medición: Hasta 1000 inH2O (2,48 bar) diferencial
- Tamaño de la línea: 2 a 8 in (50 a 200 mm)
- Salida: Presión diferencial, variable escalada
- Protocolo de comunicación: 4-20 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, HART® de baja potencia de 1-5 V
- Materiales húmedos por el proceso: Acero inoxidable 316
- Certificaciones/aprobaciones: Con certificación SIL 2/3 según IEC 61508 realizada por un tercero independiente, NACE®, ubicación peligrosa

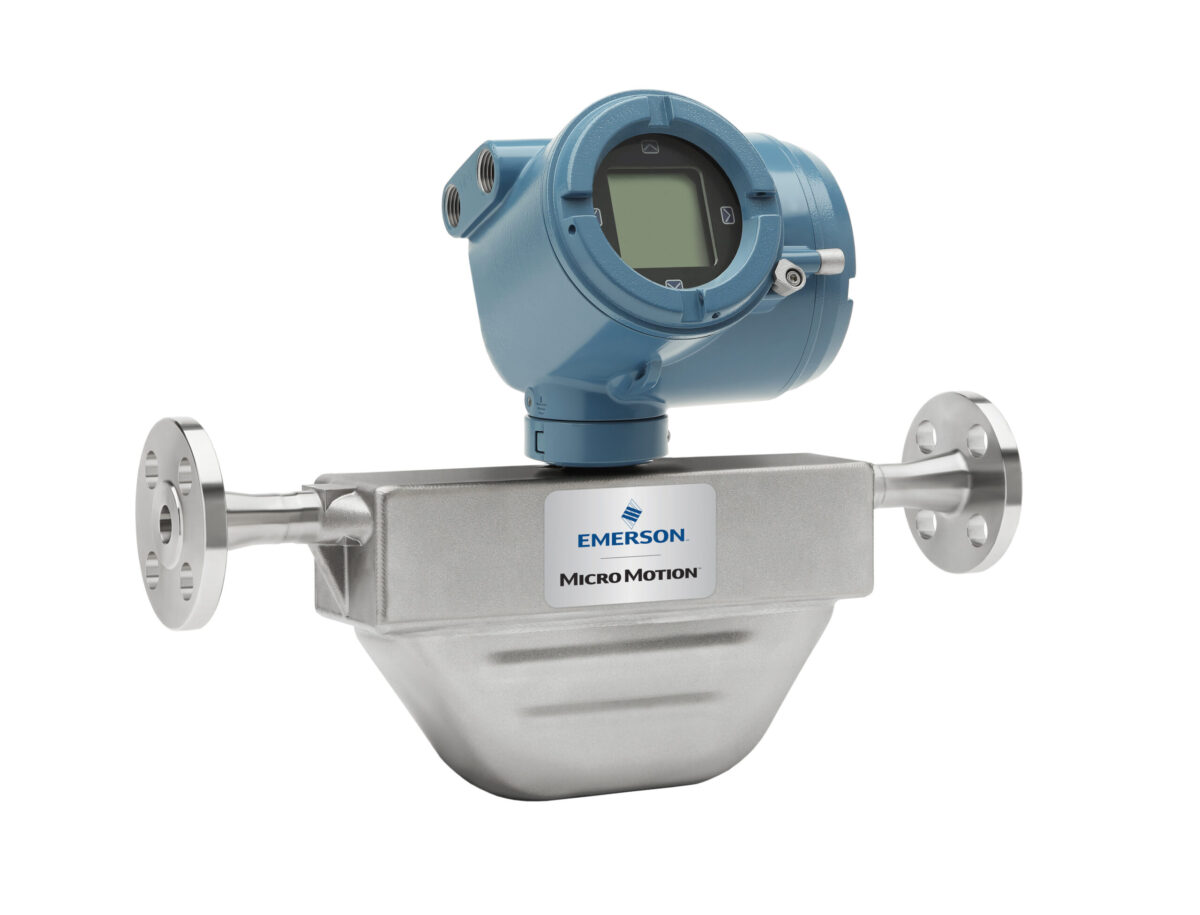

Los caudalímetros Coriolis son dispositivos multivariables que proporcionan una medición directa del caudal másico, la densidad y la temperatura de líquidos, lodos y gases. La tecnología se basa en el principio de que la inercia creada por el caudal hace que los tubos del medidor giren proporcionalmente a la velocidad del caudal másico.
Obtenga sensibilidad y estabilidad de medición únicas con este medidor de diseño exclusivo.
Gane seguridad en la integridad de la medición en tiempo real y durante el proceso con la verificación inteligente del medidor.
Los medidores de Coriolis EMERSON ofrecen un desempeño inigualable de medición de caudal y densidad en las aplicaciones más exigentes de líquidos, gases y lodo.
Logre una confiabilidad extraordinaria en las mediciones con la inmunidad más alta a los efectos del caudal, del proceso o ambientales.
Mejore la escalabilidad con una amplia variedad de cobertura de aplicaciones, incluidas las higiénicas, criogénicas y de alta presión.
La más amplia variedad de aprobaciones y certificaciones de mediciones, entre las que se encuentran: CSA, ATEX, NEPSI, IECEx, protección contra el ingreso 66/67, SIL2 y IL3, aprobaciones marítimas y de transferencia de custodia (Custody Transfer)
Elija entre modelos disponibles en acero inoxidable 316L, aleación de níquel C-22 y materiales de super-duplex.
Especificaciones
- Precisión y repetibilidad del líquido: 0,1% – 0,05% / 0,05% – 0,025%
- Precisión y repetibilidad del gas: 0,25%, 0,35% / 0,20%
- Precisión y repetibilidad de la densidad: 0,0005 – 0,0002 g/cc / 0,00025 – 0,0001 g/cc
- Tamaño de la línea: 1/12 pulgadas (DN2) – 12 pulgadas (DN300)
- Rango de presión: Hasta 10000 psig
- Rango de temperaturas: -240 °C a 350 °C
- Componentes electrónicos
- Opciones de E/S de expansión que incluyen mA, frecuencia, discreta, HART, Modbus, Ethernet/IP, PROFINET, FOUNDATION Fieldbus
- Rangeabilidad de hasta 30:1 a partir del valor nominal

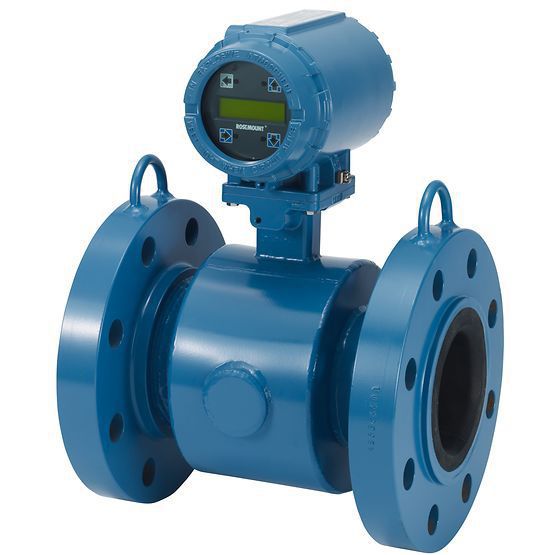

El sensor del caudalímetro magnético se coloca en línea, y mide un voltaje generado por el líquido que fluye por la tubería. El transmisor convierte el voltaje en una medición del caudal.
Los caudalímetros magnéticos EMERSON incluyen diagnósticos inteligentes para que los usuarios puedan aprovechar prácticas de instalación, mantenimiento y gestión de procesos mejoradas. Con una construcción del sensor totalmente soldada y un bloque de terminales aislado y reemplazable.
Especificaciones
- Tamaño de la línea: 15 mm – 1200 mm (0,5″ – 48″)
- Material del revestimiento: PTFE, neopreno
- Material del electrodo: Acero inoxidable, aleación de níquel
- Brida estándar: ANSI, EN, GB , AS4087, AS2129, JIS , AWWA
- Clasificación de las bridas
- Hasta 300# / PN40 / 4,0 Mpa / PN35 / Tabla E / 10K / Clase D
- Precisión: Estándar 0,5%; alta precisión opcional 0,25%
- Diagnóstico: Tubería vacía, detección de conexión a tierra/cableado, elevado ruido del proceso, detección del electrodo recubierto, Smart Meter Verification
- Salida del transmisor: Electrónica digital de 4-20 mA (protocolo HART), Modbus RS485

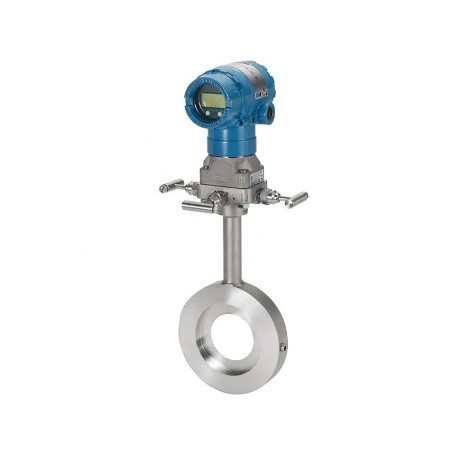

Caudalímetro disponible en tamaños de línea estándar (2 – 24 in. o 50 – 600 mm) y también es adecuado para aplicaciones de alta temperatura y presión. Fabricado para cumplir con los estándares AGA, ASME, ISO, API y DIN.

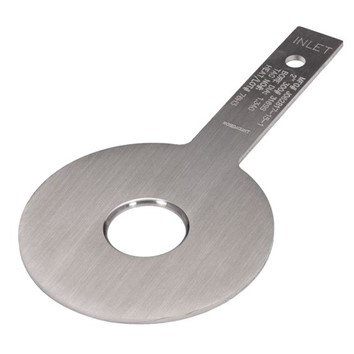

Ofrece una configuración estándar de orificios concéntricos con borde cuadrado en las placas tipo remo y universal.
Disponible en múltiples tipos de material para satisfacer condiciones de proceso difíciles.
Especificaciones
- Rango de temperatura del proceso de -196 a 649 °C
- Tipo de fluido: Líquido, gas, vapor
- Materiales mojados por el proceso: Acero inoxidable 304/304L, acero inoxidable 316/316L, DIN 1.4571 (acero inoxidable 316Ti), aleación C-276, aleación 400
Un caudalímetro ultrasónico es un caudalímetro volumétrico que requiere partículas o burbujas en el flujo. El caudalímetro ultrasónico es ideal para aplicaciones de aguas residuales o cualquier líquido sucio que sea conductivo o a base de agua. Medidor de caudal tolerante al gas húmedo.
Características para líquidos
- Rango de temperatura de funcionamiento: -40 °C a +60 °C
- Humedad relativa de funcionamiento: Hasta un 95 % sin condensación
- Temperatura de almacenamiento: -40 °C a +85 °C
- Opciones de montaje:
- Montaje integral (estándar)
- Montaje remoto (opcional) con cable de 4,6 m (15 pies); requerido para temperatura de proceso por encima de +60°C
- Materiales: Aluminio y acero inoxidable

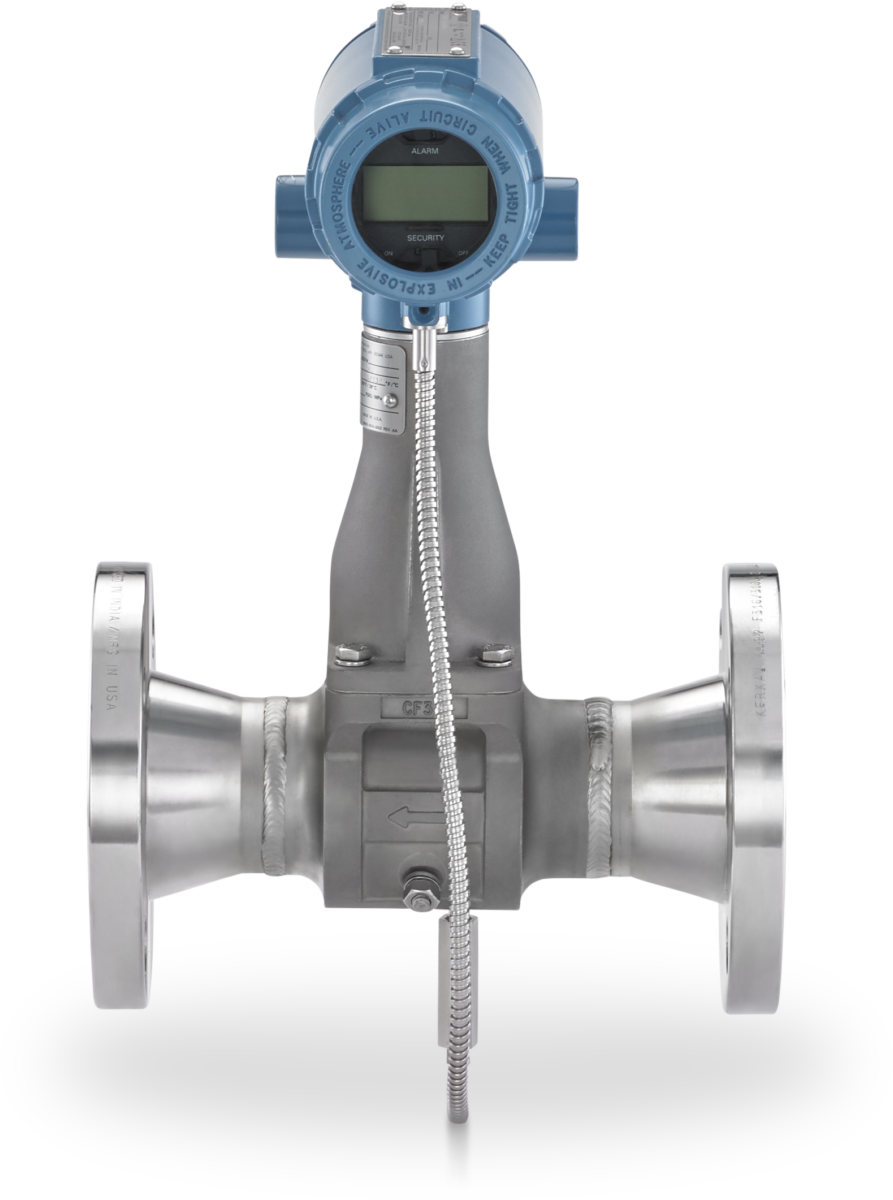

Los caudalímetros de vórtice son aptos para una variedad entre las que destacan gas y petróleo, refinería, productos químicos y petroquímicos, y alimentos y bebidas.
Los caudalímetros de vórtice también se destacan en aplicaciones relacionadas con vapor, entre ellas la inyección de vapor y medición de vapor para plantas industriales y sistemas de energía de distritos.
Características
- Límites de temperatura de proceso: -201 °C a 427 °C
- Sensor de temperatura fuera de rango: -40 a 427 °C
- Precisión del sensor de temperatura: ± 1,2 °C
- Materiales en contacto con el proceso: Acero inoxidable, 316/316L Y CF3M, Aleación de níquel; C-22,CW2M.
- Precisión del caudalímetro:
- ± 0,70 % del caudal másico en agua
- ± 2 % del caudal másico en vapor
- ± 1,3 % del caudal a 30 psia hasta 3 000 psia en vapor
- ± 0,65 % del caudal volumétrico para líquidos (sin compensar)
- ± 1 % del caudal volumétrico para gas y vapor (sin compensar)
El medidor de caudal funciona con el probado sistema del flotador suspendido, es decir, la posición de instalación es vertical y el flujo es de abajo hacia arriba.
El instrumento se construye como una sola unidad, es decir, tiene una cubierta de acrílico con conexiones movibles hechas de PVC, latón o acero inoxidable.
Especificaciones
- Rangos de aplicación: análisis de gas y aplicación de agua.
- Conexión: ⅛ … 1 NPT rosca hembra
Material: vidrio acrílico - presión: 6,5 bar
- temperatura: 65 °C
- Precisión: ± 2 … 5 % fondo de escala
- Rango de medición:
- 10 – 100 cm³/min … 1 – 10 l/min agua
- 0,04 – 0,5 l/min … 100 – 700 l/min aire
