CONTROL HORNO CON ANALIZADOR DE HUMEDAD NDC EN PLANTA DESHIDRATADORA DE ALFALFA
El proyecto se realiza en una deshidratadora de alfalfa. De forma simple, comentamos. El rendimiento total de un campo de alfalfa esta entre 20 a 35 toneladas por hectárea /año distribuido en 5 o 6 cortes.
En las deshidratadoras, la alfalfa es sometida a un proceso secado. Una vez que el forraje se seque es embalado e introducido en el cilindro del horno. El aire caliente y homogéneo que circula a través del cilindro permite que la alfalfa pierda cualquier liquido o humedad y se deshidrate progresivamente. Los valores estándar de calidad están entre el 11 y 14% de humedad.
El alcance cubre la definición, suministro, calibración e integración de un medidor de humedad en continuo y toda la programación necesaria para el control del horno según la nueva lectura de humedad.
Con esta nueva automatización, se consigue un importante ahorro energético al secar (horno – energía) lo necesario y un mejor control de calidad (al parametrizar la planta respecto del indicador clave).
SENSOR DE MEDIDA NIR (Near Infrared)

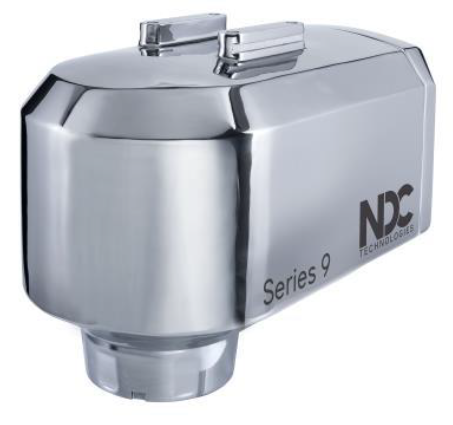

SERIE 9 NIR On-Line Food Gauge – para medida de humedad (60mm beam patch)
Sensor de precisión de infrarrojo cercano de longitud de onda múltiple (NIR) para la medición en tiempo real, en línea, sin contacto de la humedad en productos alimenticios y que presenta:
- Procesamiento de señal digital de alta velocidad (DSP) con muestreo de señal de 1MHz
- Filtros ópticos de precisión específicos para la medición del usuario final.
- Algoritmos de medición diseñados por NDC con precalibración de fábrica
- Ventana de visualización de zafiro industrial
- Protector de ventana de purga de aire integrado
- Óptica de compensación de altura de enfoque múltiple con un área de medición de 60 mm de diámetro a una distancia de medición nominal de 250 mm con una variación de +/- 100 mm en el producto en movimiento
- Sistema de detector de referencia interna en tiempo real patentado por NDC para una estabilidad óptima
- Sistema de monitoreo automático del estado / rendimiento del sensor, con indicador LED verde / rojo externo
- Sistema de mitigación de daños con apagado automático del sensor si se detecta sobrecarga / pico de energía o temperatura excesiva
- Memoria integrada para almacenamiento de datos / tendencias (hasta 12 horas)
- Funciones de diagnóstico avanzadas con señales de advertencia y archivo automático
- Monitor de contaminación de ventanas automático de superficie completa
- Soporte de fijación «Easy Slide» para una fácil instalación
- Conectividad Ethernet (los protocolos Ethernet IP, Modbus / TCP o PROFINET IO son opcionales a un costo adicional)
- Software de calibración, configuración de indicadores, tendencias y registro de GaugeToolsXL de NDC
- Sellado a IP67 (equivalente a NEMA 4), la robusta carcasa del cabezal sin costura de acero inoxidable 316 es adecuada para operar a temperaturas ambiente de 0-50 ° C sin enfriamiento adicional.
La inteligencia del sensor detecta automáticamente dispositivos de interfaz serie 9 conectados o en red (interfaz de control del sensor, terminal de operador, interfaz de control portátil, servidor web) y entrega gráficos, datos y funcionalidad a la pantalla y a las salidas.
- El sensor requiere: Alimentación de 24 V CC desde uno de los dispositivos de interfaz de la Serie 9
La serie 9 cumple totalmente con las normas europeas pertinentes, incluida la EN61326 relacionada con entornos electromagnéticos industriales y controlados, y cuenta con el marcado y la certificación CE.
Año 2021
