Nuestro cliente posee bajo su control varias estaciones depuradoras de agua residuales (E.D.A.R.) repartidas por diferentes localidades

Cada una de estas tres posee un S7-200 específicamente para la realización del telecontrol. Conectado a este está el modem MD270-3 (con su antena). El control de los equipos se realiza con lógica cableada.

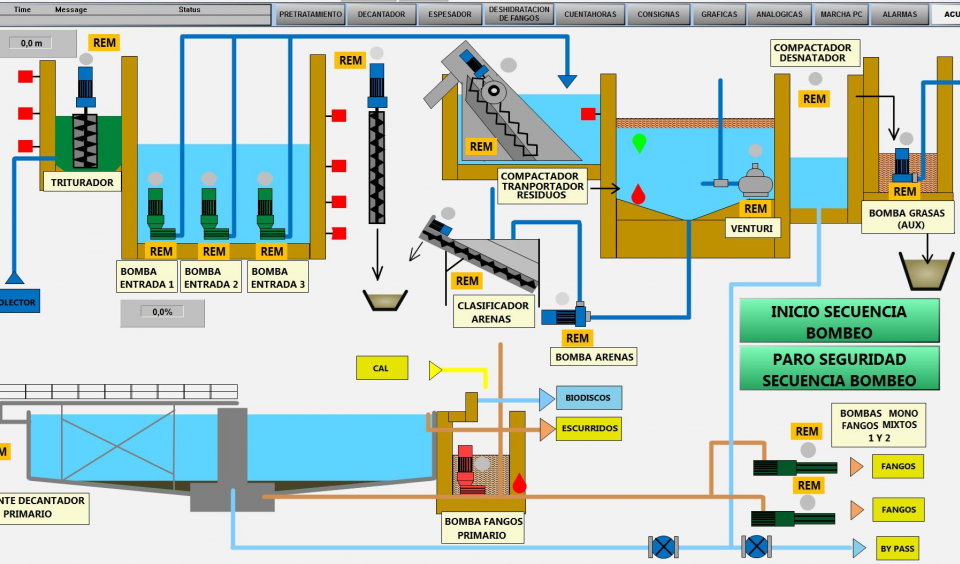

Para cada depuradora, se realizó la programación para el envío de SMS a móviles, la gestión de comunicación del Telecontrol mediante la librería de Sinaut para S7-200 entre modo GPRS y GSM, las pantallas para el SCADA del servidor central (ya existente) con los datos más relevantes: estados de los equipos, protecciones, alarmas, gráficas e históricos de señales, etc.

La programación del S7-200 se realizó con el software STEP-7 MicroWin y las pantallas del SCADA con WinCC, ambos de Siemens.

El esquema de la instalación es la siguiente:

Fecha de realización: 2013.
