Nuestro cliente posee una planta de depuración de aguas residuales controlada por un PLC CPU350 GE FANUC series 90 30 y un sistema SCADA CIMPLICITY para la motorización de la planta.
Base Sistemas realizó la sustitución por un autómata M580 de SCHNEIDER, la incorporación de un nuevo SCADA para el control de la planta y la migración del periférico del sinóptico de pared. También se incorporó un Router para el envío de SMS de alarmas críticas en el proceso de la E.D.A.R
Por parte de la nueva CPU instalada M580, el software ha sido programado por el sistema de programación actual de SCHNEIDER, llamado Unity. La programación ha sido diseñada desde cero, según las especificaciones del cliente. Al estar estropeado el autómata, no se pudo obtener ninguna información de él. Para la lectura y control de señales se instaló y configuro con isla Advantys para Cuadro Central, Cuadro control remoto y el sinóptico de pared.

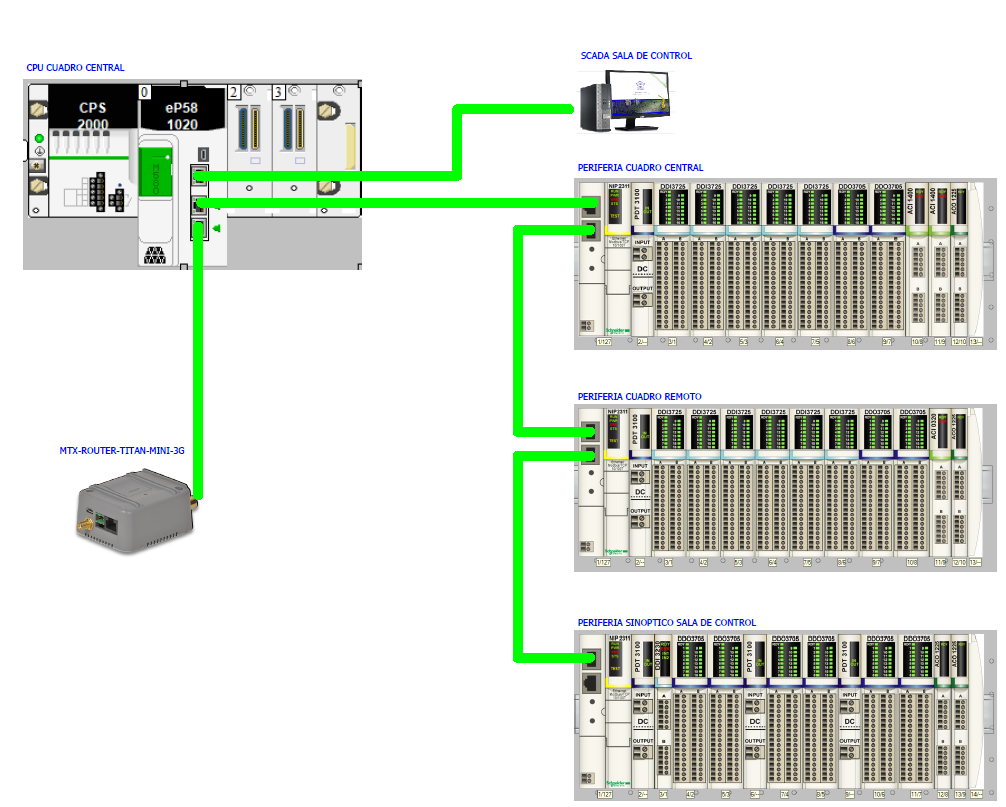

La comunicación entre PLC y la isla Advantys ha sido establecida a través del protocolo de comunicación Ethernet bajo el protocolo Modbus/TCPIP. Creando una arquitectura de red donde todos los equipos están comunicados, creando una red de periféricos (Advantys y Router) y otra para comunicar con el SCADA. A continuación se muestra la topología instalada: de forma que tendrán comunicación con el PLC, los periféricos de Advantys, el Scada de control, y el Router de envió de SMS.
La nueva topología de red de la E.D.A.R será establecida de la siguiente manera:
Fecha de realización: 2019
